Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | ZONCN |
Orzecznictwo: | CE |
Numer modelu: | T9400-2R2G |
Minimalne zamówienie: | 1 szt |
Szczegóły pakowania: | wewnątrz: pudełko; na zewnątrz: karton |
Czas dostawy: | 7-30 dni |
Zasady płatności: | T/T, PayPal |
Możliwość Supply: | 100 000 szt./Miesiąc |
Typ: | VFD Napęd o zmiennej częstotliwości | Marka: | Zoncn |
---|---|---|---|
Woltaż: | 380V+/-15% | Moc: | 2,2 kW/3 KM |
Kontrola PID: | Wbudowany | 24V końcowy: | Mieć |
Komunikacja: | Rs485 | Czas realizacji: | w ciągu 15 dni, zwykle |
Gwarancja: | 18 miesięcy | Marka OEM: | Tak |

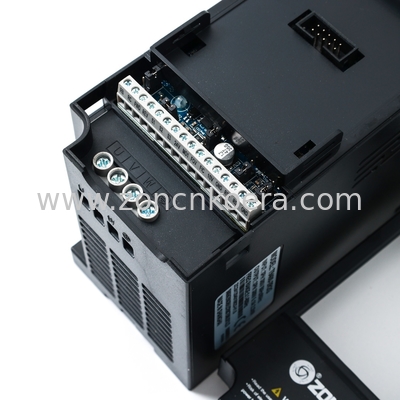

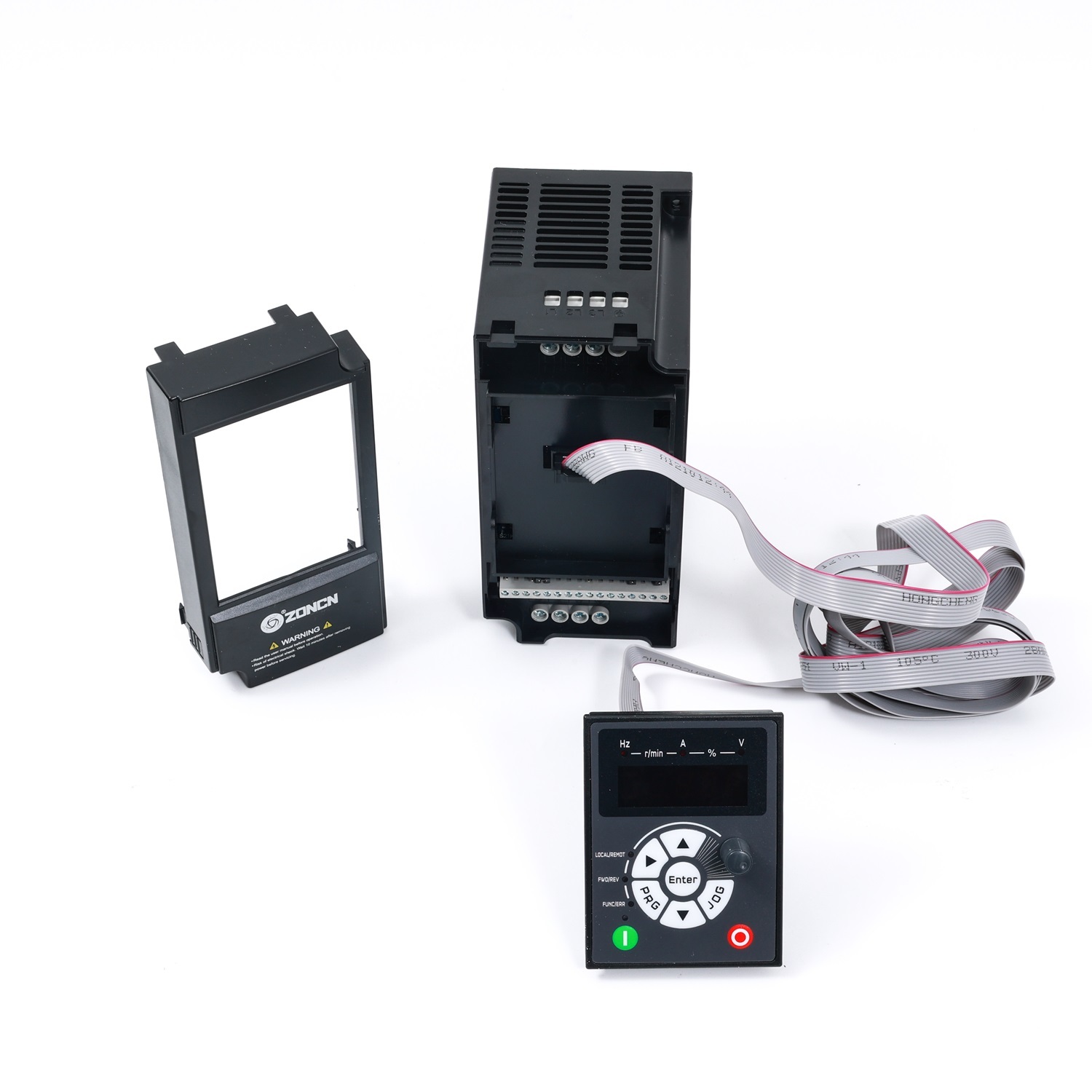

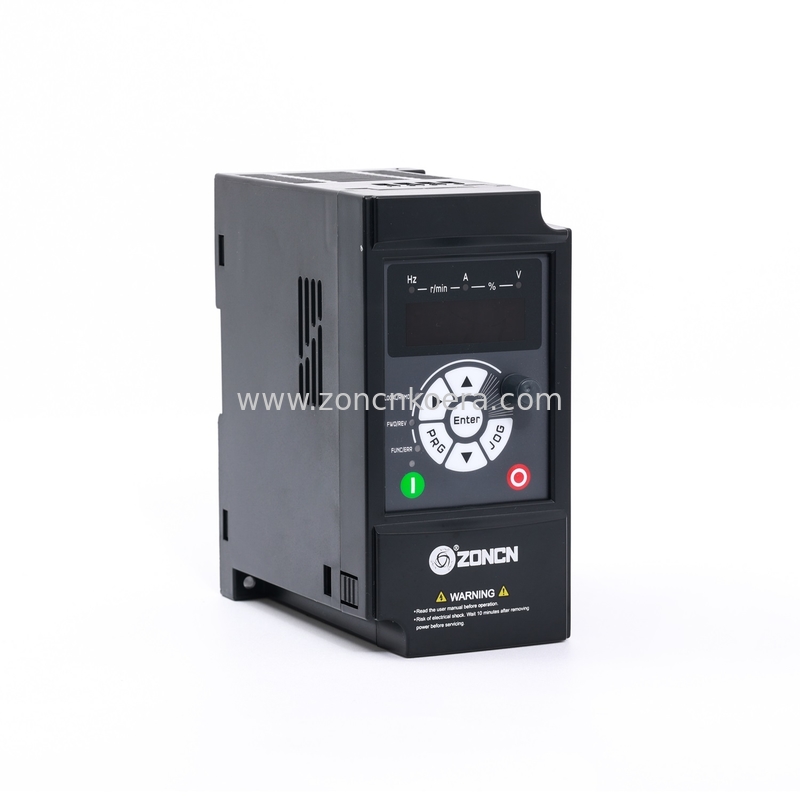

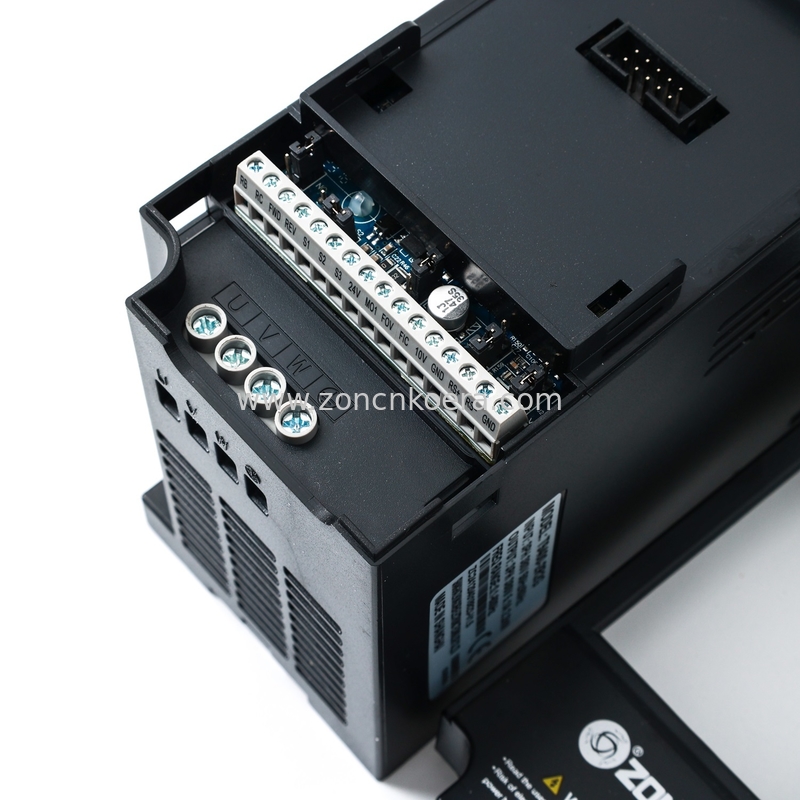

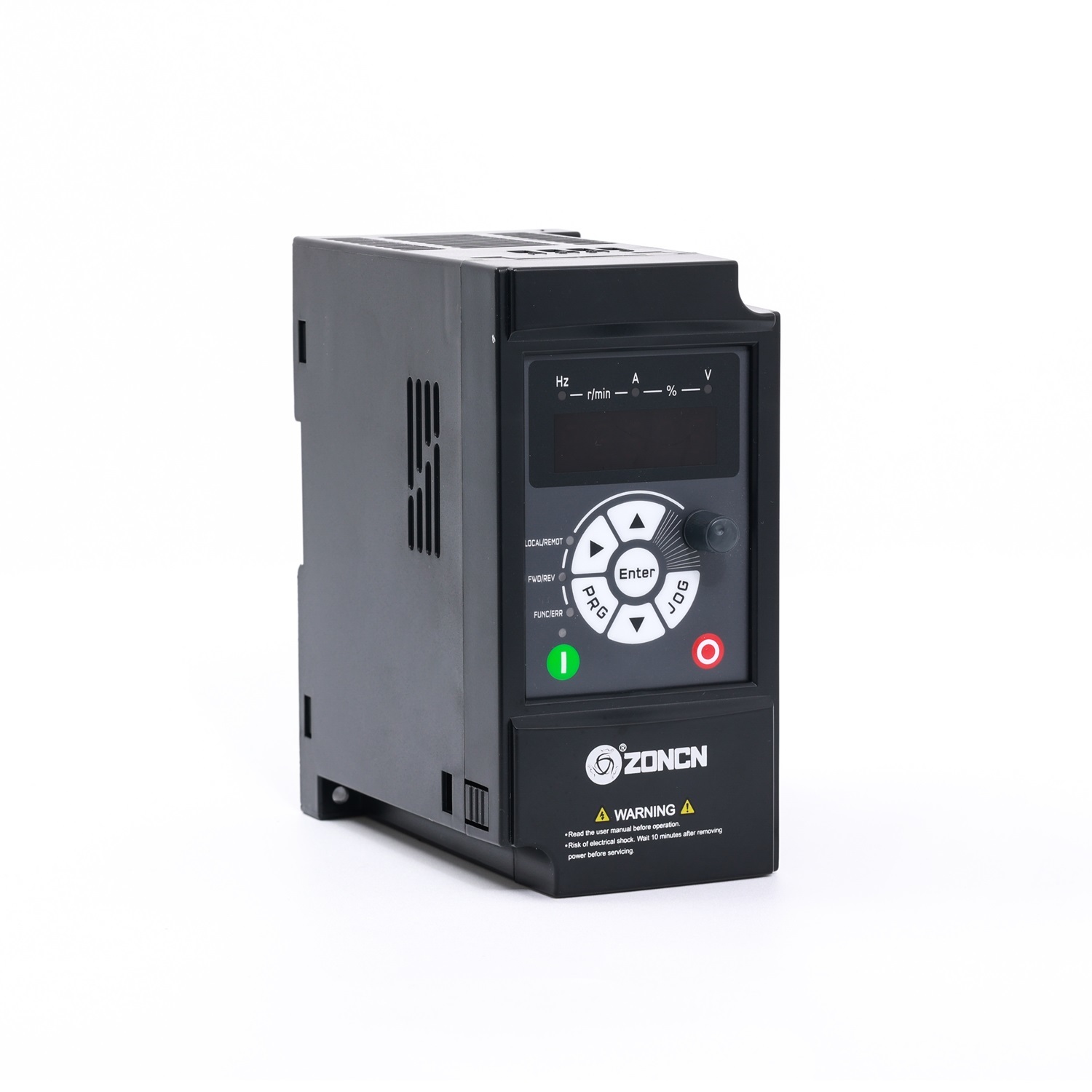

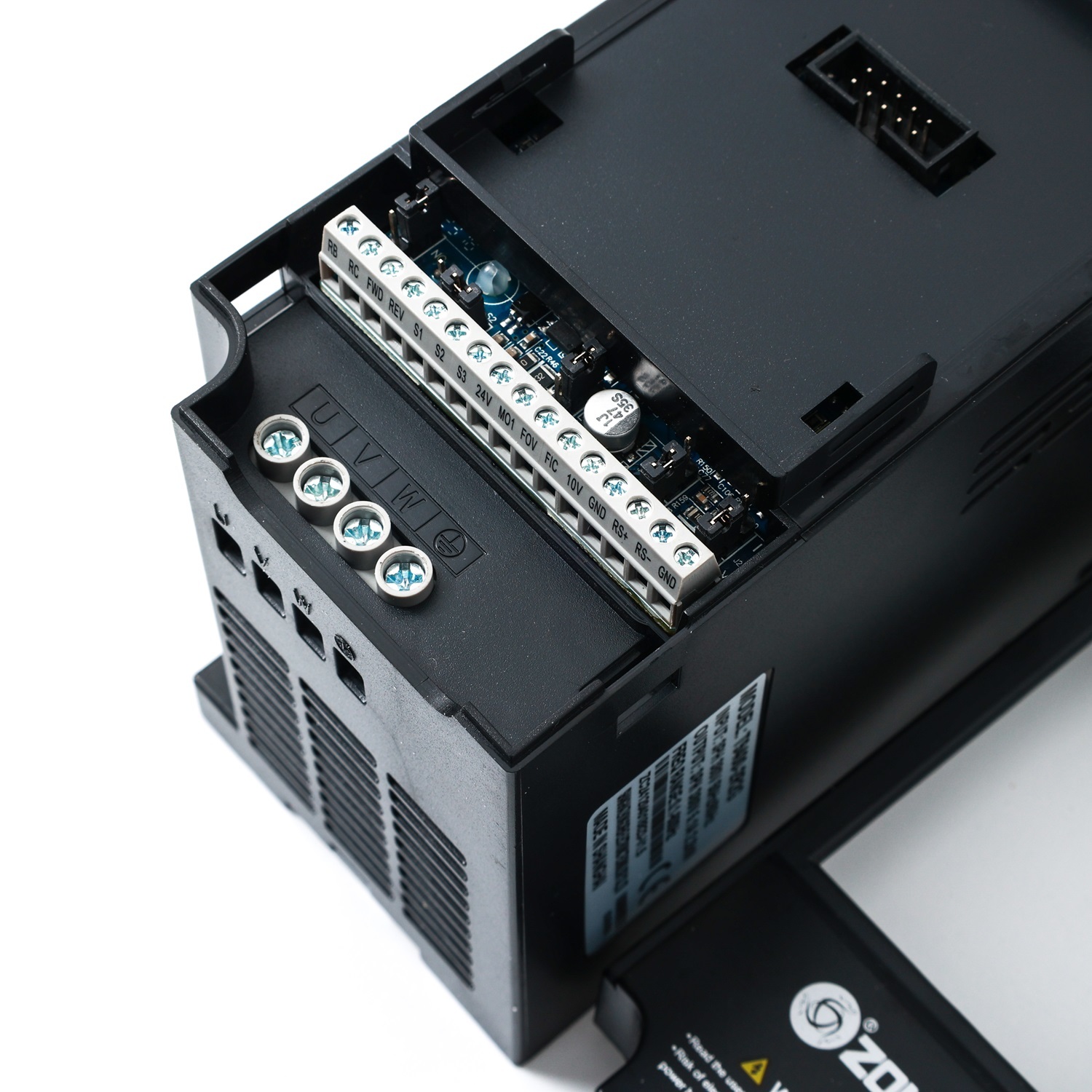

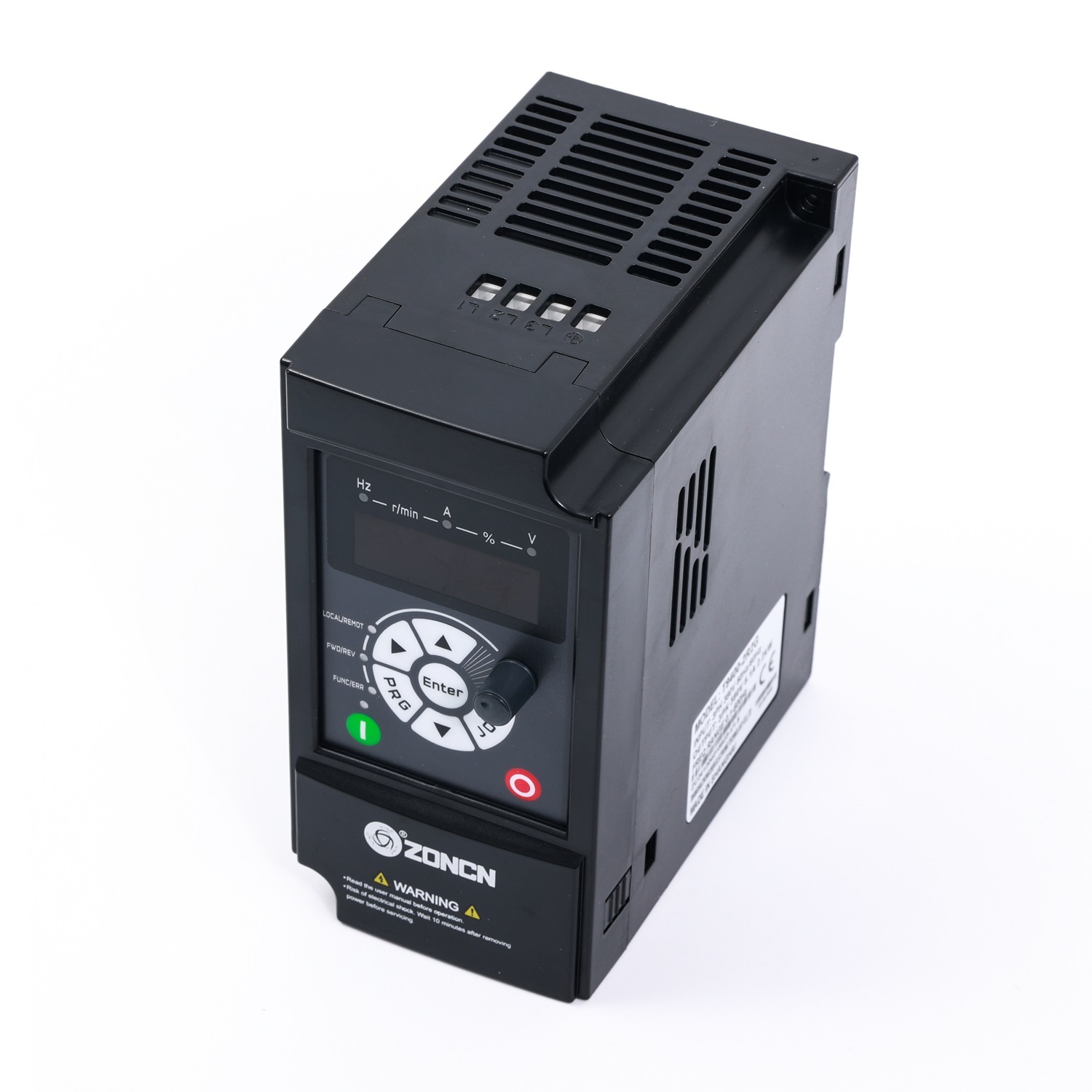

Inwerter Vfd Fabryka Inwerter 0.4kw-1000kw Inwerter częstotliwości VFD Prędkość zmienna
Seria ZONCN T9000 stanowi szczyt zaawansowanej technologii sterowania silnikiem.Inwerter VFDjest zaprojektowany z myślą o wyższej precyzji i niezawodności w wymagających środowiskach przemysłowych.Inwerter VFDma zapewnić wyjątkową kontrolę prędkości obrotowej i momentu obrotowego silnika.
T9000 zaprojektowany dla wytrzymałościInwerter VFDKompatybilny projekt i ulepszone zarządzanie cieplne.Inwerter VFDZapewnia płynne działanie i minimalizuje obciążenia mechaniczne urządzeń.Inwerter VFDModel ten jest znany ze swoich możliwości oszczędności energii, znacząco zmniejszając zużycie energii.
Zakres zastosowań tego wszechstronnegoInwerter VFDW przemyśle produkcyjnymInwerter VFDW przypadku systemów HVAC, instalacja tego urządzeniaInwerter VFDOptymalizacja przepływu powietrza i ciśnienia wody przyczynia się do znacznej oszczędności energii.Inwerter VFDco czyni go idealnym do trudnych zastosowań, takich jak obsługa materiałów.
Użytkownikowi przyjazne funkcje są cechą charakterystyczną tegoInwerter VFD, w tym intuicyjny interfejs do łatwej konfiguracjiInwerter VFDDzięki kompleksowym funkcjom ochronnym, urządzenieInwerter VFDzabezpiecza zarówno siebie, jak i podłączony silnik przed usterkami.
Ostatecznie, T9000Inwerter VFDWybór tegoInwerter VFDZONCN oznacza wybór rozwiązania zaprojektowanego z myślą o wydajności i obniżeniu kosztów, umacniając jego status wiodącego producentaInwerter VFDRozwiązanie.
Model Inwertera ZONCN T9000 | Napięcie wejściowe (V) | Moc wyjściowa znamionowa ((kW) | Prąd wejściowy znamionowy ((A) | Prąd wyjściowy znamionowy ((A) | Moc silnika (KW) |
T9200-0R4G | 1PH AC 220V±15% | 0.4 | 5.4 | 2.5 | 0.4 |
T9200-0R75G | 0.75 | 7.2 | 5 | 0.75 | |
T9200-1R5G | 1.5 | 10 | 7 | 1.5 | |
T9200-2R2G | 2.2 | 16 | 11 | 2.2 | |
T9200-3R7G | 3.7 | 17 | 16.5 | 3.7 | |
T9200-5R5G | 5.5 | 26 | 25 | 5.5 | |
T9200-7R5G | 7.5 | 35 | 32 | 7.5 | |
T9400-0R4G | 3PH AC 380V±15% | 0.4 | 3.4 | 1.2 | 0.4 |
T9400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 | |
T9400-1R5G | 1.5 | 5 | 3.7 | 1.5 | |
T9400-2R2G | 2.2 | 5.8 | 5 | 2.2 | |
T9400-3R7G/5R5P | 3.7/5.5 | Wspaniałe dzieło, 15/10 | 9/13 | 3.7/5.5 | |
T9400-5R5G/7R5P | 5.5/7.5 | 15/20 | 13/17 | 5.5/7.5 | |
T9400-7R5G/11P | 7.5/11 | 20/26 | 17/25 | 7.5/11 | |
T9400-11G/15P | Wspaniałe dzieło, 15/11 | 26/35 | 25/32 | Wspaniałe dzieło, 15/11 | |
T9400-15G/18.5P | 15/18.5 | 35/38 | 32/37 | 15/18.5 | |
T9400-18.5G/22P | 18.5/22 | 38/46 | 37/45 | 18.5/22 | |
T9400-22G/30P | 22/30 | 46/62 | 45/60 | 22/30 | |
T9400-30G/37P | 30/37 | 62/76 | 60/75 | 30/37 | |
T9400-37G/45P | 37/45 | 76/90 | 75/90 | 37/45 | |
T9400-45G/55P | 45/55 | 92/113 | 90/110 | 45/55 | |
T9400-55G | 55 | 113 | 110 | 55 | |
T9400-75G/90P | 75/90 | 157/180 | 150/176 | 75/90 | |
T9400-90G/110P | 90/110 | 180/214 | 176/210 | 90/110 | |
T9400-110G/132P | 110/132 | 214/256 | 210/253 | 110/132 | |
★Proszę skontaktować się z nami bezpośrednio dla mocy falowników powyżej 110kw |
Pozycja | Opis | |||
Podstawowa funkcja | Tryb sterowania | Kontrola VF | ||
Bezprzewodowe sterowanie wektorem strumienia (SVC) | ||||
Kontrola wektorowa w pętli zamkniętej (FVC) (powyżej 3,7 kW) | ||||
Maksymalna częstotliwość | 0~600Hz | |||
Częstotliwość nośnika | 0.5kHZ8kHz | |||
Częstotliwość nośnika jest automatycznie regulowana w oparciu o cechy obciążenia | ||||
Rozdzielczość częstotliwości wejściowej | Ustawienie cyfrowe:00,01 Hz | |||
Ustawienie analogowe: maksymalna częstotliwość x 0,025% | ||||
Moment startowy | Typ G:0.5Hz/150% ((SVC) | |||
Typ P:00,5 Hz/100% | ||||
Zakres prędkości | 1Środki odnawialne | |||
Dokładność stabilności prędkości | ± 0,5% ((SVC) | |||
Pojemność przeciążenia | G Typ: 60s dla 150% prądu znamionowego, 3s dla 180% prądu znamionowego. | |||
Zwiększenie momentu obrotowego | Automatyczne wzmocnienie. | |||
Zastosowany wzrost: 0,1% ~ 30,0% | ||||
Krzywa V/F | Krzywa V/F w linii prostej | |||
Wielopunktowa krzywa V/F | ||||
Krzywa V/F mocy N (1,2-moc, 1,4-moc, 1,6-moc, 1,8-moc, kwadrat) | ||||
Separacja V/F | 2 rodzaje: całkowite oddzielenie; półoddzielenie | |||
Tryb rampy | Rampa w linii prostej. | |||
Cztery grupy czasu przyspieszenia/spadku z zakresem 0,00≤6500,0 s | ||||
hamulce prądu stałego | Częstotliwość hamowania prądu stałego:0.00Hz~maksymalna częstotliwość | |||
Czas hamowania:0.0s~36.0s | ||||
Wartość prądu hamowania:00,0%-100,0% | ||||
Kontrola JOG | Zakres częstotliwości JOG:00,00 Hz ~ 50,00 Hz | |||
Czas przyspieszenia/spadku JOG: 0,0 s~6500,0 s. | ||||
Proste sterowanie, wiele ustawionych prędkości | Wdraża do 16 prędkości za pośrednictwem prostej funkcji PLC lub kombinacji stanów końcowych | |||
Wskaźnik PID pokładowy | Uświadamia sobie system sterowania zamkniętym pętlem z łatwością | |||
Automatyczna regulacja napięcia (AVR) | Może utrzymać stałe napięcie wyjściowe automatycznie, gdy napięcie sieci | |||
System sterowania napięciem/przekrętem | Prąd i napięcie są automatycznie ograniczane podczas procesu pracy, aby uniknąć częstego wybijania z powodu nad napięcia/nad prądem | |||
Granica prądu szybkiego | Pomaga uniknąć częstych awarii napędu AC. | |||
Ograniczenie i regulacja momentu obrotowego | Może automatycznie ograniczać moment obrotowy i zapobiegać częstym obciążeniom prądem podczas procesu pracy. | |||
wdrożone w trybie FVC. | ||||
Wsparcie dla wielu kart PG | Wsparcie dla różniczkowej karty wejściowej PG, karty PG z rozwiązaniem, karty PG z obracającym się transformatorem |
