Koncentracja na produkcji VFD、Servo i różnych sterowników silników
Roczna wielkość sprzedaży 900 000+ sztuk
Zakres mocy: 0,4kw~2000kw, Zakres napięcia: 110v~10000v
Sieć dystrybucji usług obejmuje cały świat
Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | ZONCN |
Orzecznictwo: | CE |
Numer modelu: | T200 |
Minimalne zamówienie: | 1 |
Szczegóły pakowania: | Opakowania kartonowe |
Czas dostawy: | w ciągu 15 dni |
Zasady płatności: | T/T, Paypal |
Możliwość Supply: | 100 000 miesięcznie |
Rodzaj: | Falownik AC | Nazwa produktu: | Falownik VFD |
---|---|---|---|
Marka: | ZONCN | Zestaw: | T200 |
Władza: | 2,2 kW/3 KM | STO: | - Tak, proszę. |
IGBT: | - Tak, proszę. | NPN i PNP: | - Tak, proszę. |
Komunikacja: | RS485/EtherCAT/Profibus/Profinet/Canopen | napięcie: | 220 V 1 faza i 380 V 3 fazy |
Podkreślić: | 3fazowy inwerter pompy VFD,2.2kw Inwerter pompowy VFD,3hp Inwerter pompowy VFD |

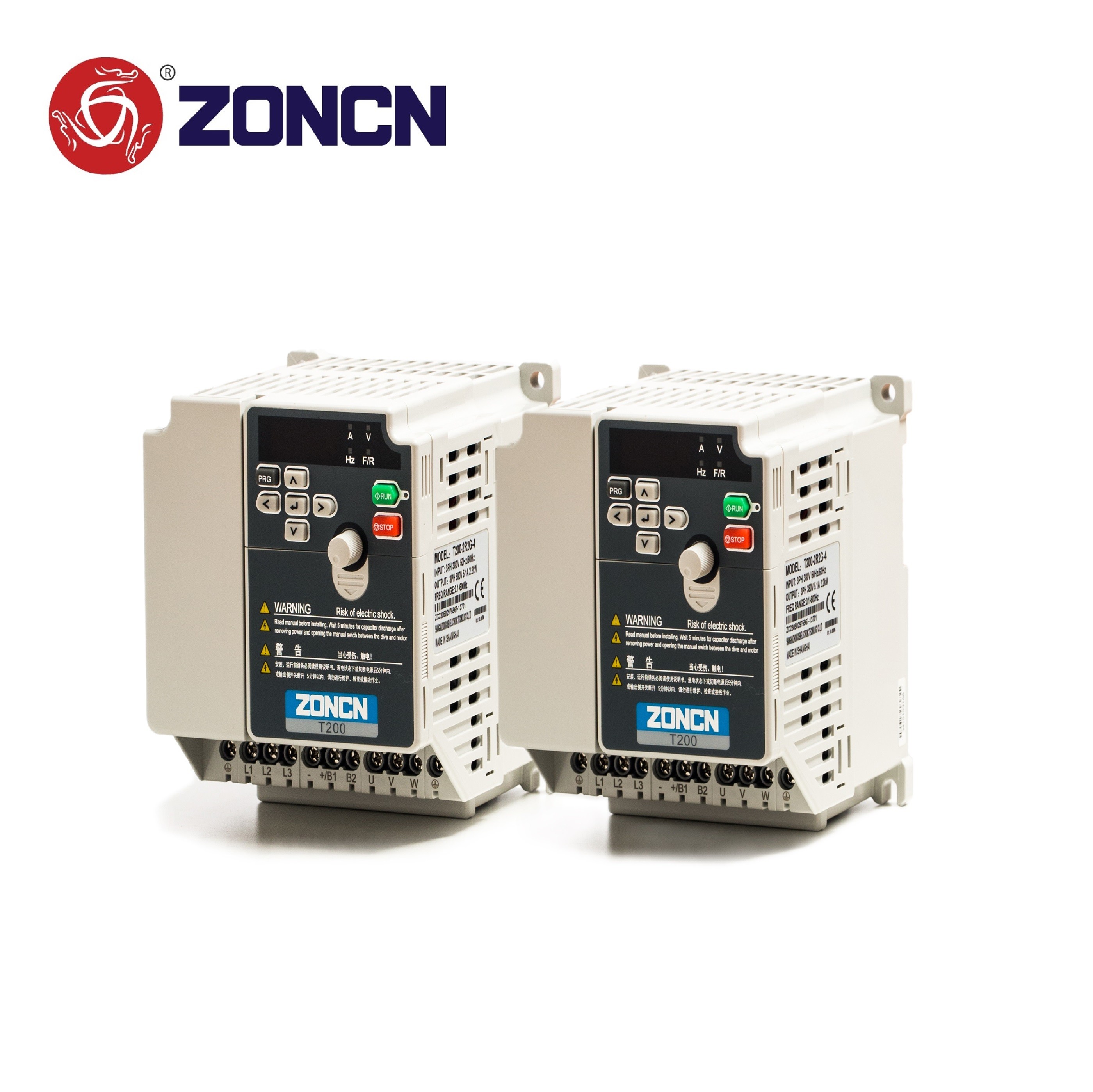

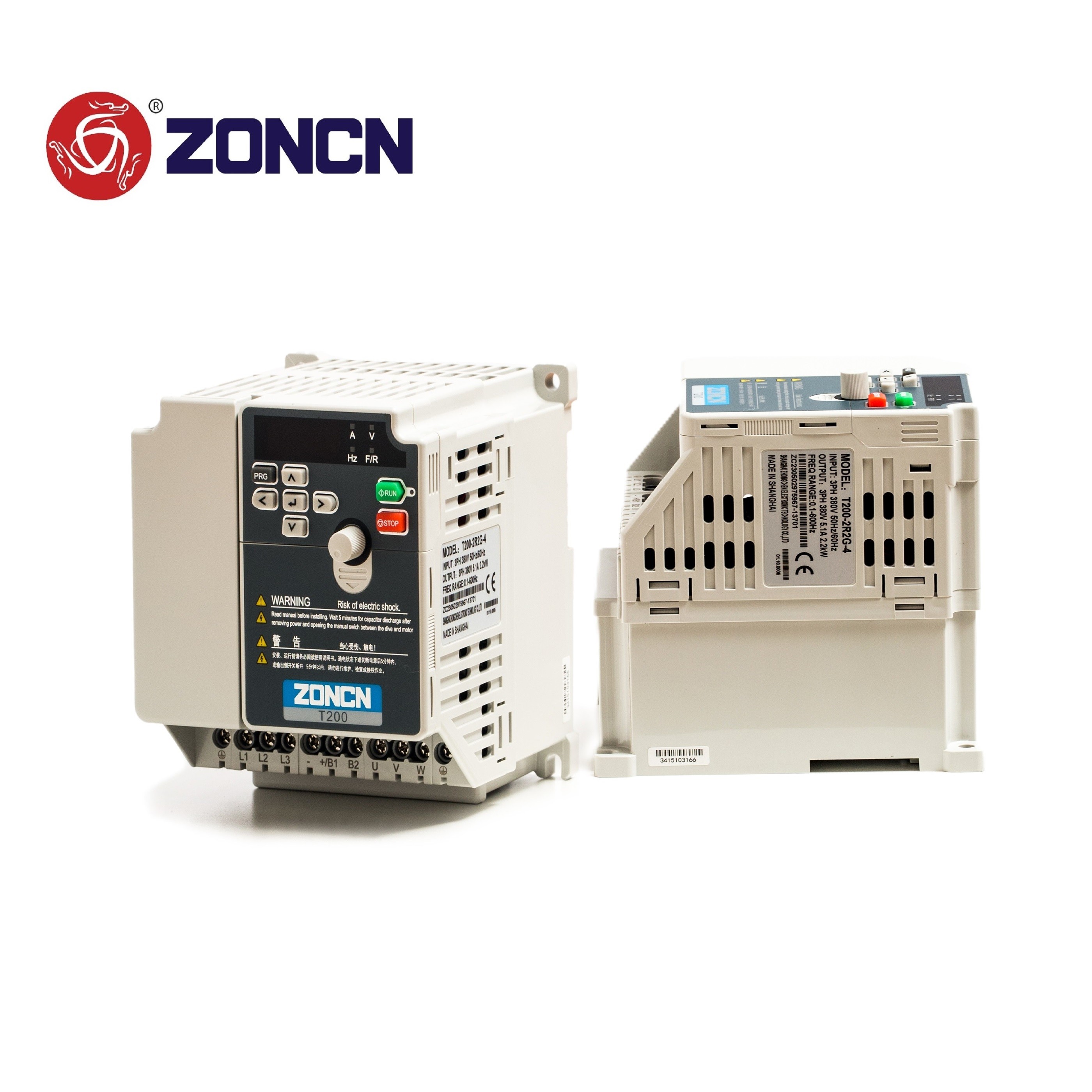

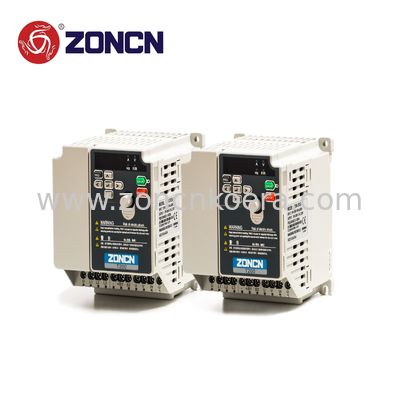

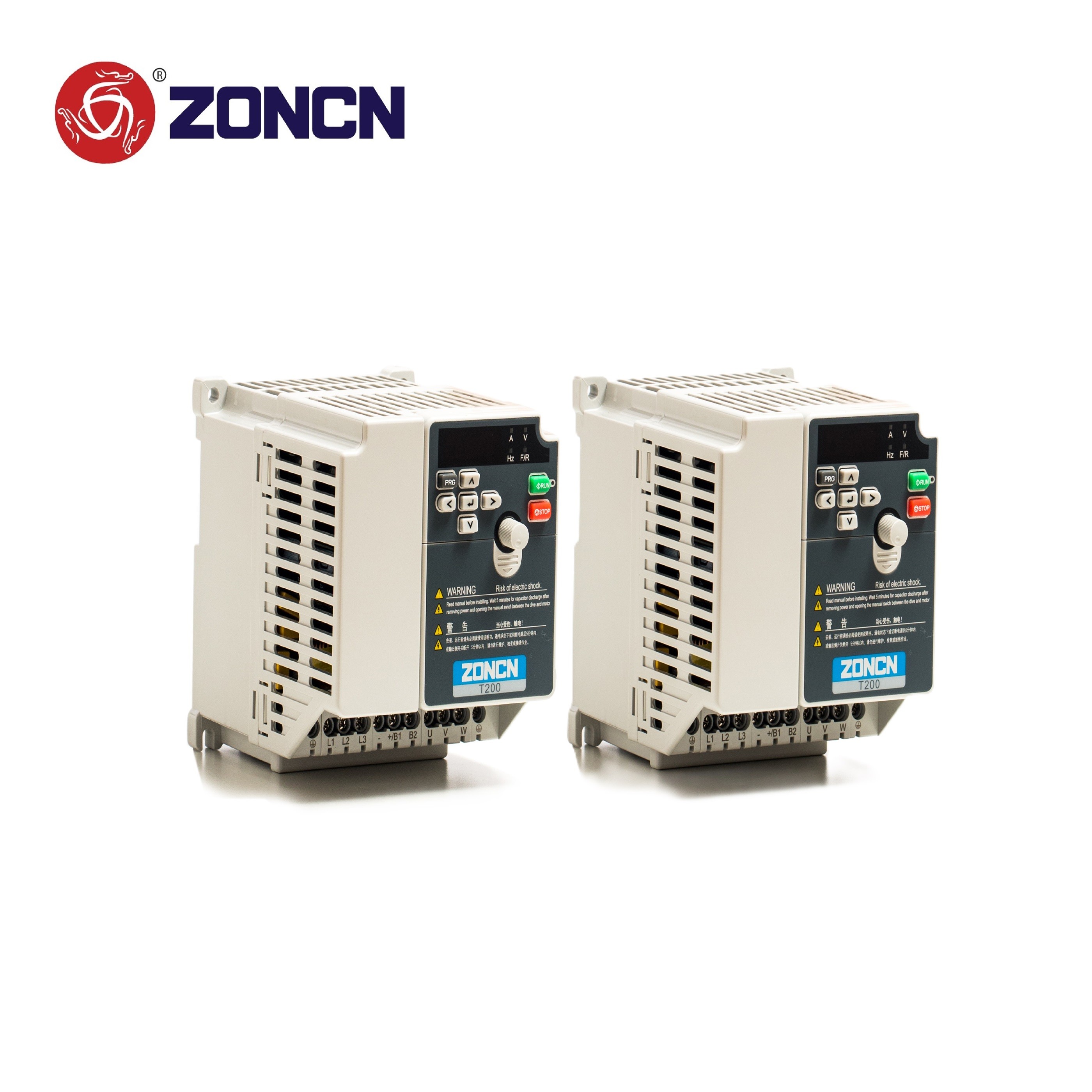

Pompy Inwerter VFD 380v 3fazy 2.2kw Prędkość zmienna napęd 3hp Vsd dla pompy wentylatora
Specyfikacja Inwertera ZONCN T200
Pozycja | T200 Inwerter | |
Podstawowa funkcja | Maksymalna częstotliwość | 0 ‰ 600 Hz |
Częstotliwość nośnika | 0.5kHz ∙ 16kHz | |
Częstotliwość nośnika może być automatycznie regulowana w zależności od cech obciążenia. | ||
Rozdzielczość częstotliwości wejściowej | Ustawienie cyfrowe:00,01 Hz | |
Ustawienie analogowe: maksymalna częstotliwość × 0,025% | ||
Tryb sterowania | Zmiana napięcia/częstotliwości (V/F) | |
Bezprzewodowe sterowanie wektorem strumienia (bez PG) | ||
Wykonanie kontroli wektorowej w pętli zamkniętej (Have PG) | ||
Moment uruchomienia | Typ G:0.5Hz/150% (bez PG); | |
Typ P:00,5 Hz/100% | ||
Zakres prędkości | 1Nie ma PG. | |
Dokładność stabilności prędkości | ± 0,5% (bez PG) | |
Dokładność regulacji momentu obrotowego | ± 5% (mają PG) | |
Pojemność przeciążenia | Typ G: 60 s dla 150% prądu znamionowego, 3 s dla 180% prądu znamionowego. | |
Typ P: 60s dla 120% prądu nominalnego, 3s dla 150% prądu nominalnego | ||
Zwiększenie momentu obrotowego | Stały wzrost | |
Zastosowany wzrost 0,1% 30,0% | ||
Krzywa V/F | Krzywa V/F w linii prostej | |
Wielopunktowa krzywa V/F | ||
Krzywa V/F mocy N (1,2-moc, 1,4-moc, 1,6-moc,10,8 potęgi, kwadrat) | ||
Separacja V/F | Dwa rodzaje: całkowite oddzielenie; półoddzielenie | |
Tryb rampy | Rampa w linii prostej | |
Rampa o krzywej S | ||
Cztery grupy czasu przyspieszenia/spadku z zakresem 0,0 ̇ 6500,0 s | ||
hamulce prądu stałego | Częstotliwość hamowania prądu stałego: 0,00 Hz do maksymalnej częstotliwości | |
Czas hamowania: 0,0-100,0 s | ||
Wartość prądu działania hamulcowego: 0,0%100,0% | ||
Kontrola JOG | Zakres częstotliwości biegania:0Czas przyspieszenia/spóźnienia JOG 0,0 s ~ 6500,0 s. | |
Na pokładzie Wielokrotnie ustawione prędkości | Wykonuje do 16 prędkości za pośrednictwem prostej funkcji PLC lub stanów wejściowych końcowych | |
Wskaźnik PID pokładowy | Z łatwością realizuje system sterowania zamkniętym pętlem sterowanym procesem. | |
Auto napięcie | Może utrzymywać stałe napięcie wyjściowe automatycznie, gdy zmienia się napięcie sieci. | |
regulacja (AVR) | ||
Nad napięciem/ | Prąd i napięcie są ograniczane automatycznie podczas procesu pracy, aby uniknąć częstego wybijania z powodu nad napięcia/nad napięciem. | |
Zatrzymanie prądu | ||
kontrolę | ||
Granica prądu szybkiego | Pomaga to uniknąć częstych awarii przepływu prądu w falowniku. | |
Ograniczenie momentu obrotowego i regulacja momentu obrotowego | Może automatycznie ograniczać moment obrotowy i zapobiegać częstym przeciąganiom prądu podczas procesu pracy. | |
Indywidualna funkcja | Wysoka wydajność | Sterowanie silnikiem asynchronicznym jest realizowane za pomocą technologii sterowania wektorem prądu o wysokiej wydajności. |
Natychmiastowe zatrzymanie się nie zatrzymuje | Energia sprzężenia zwrotnego obciążenia kompensuje obniżenie napięcia, dzięki czemu napęd AC może kontynuować pracę przez krótki czas. | |
Kontrola czasu | Zakres czasowania 0,0 min ∼6500,0 min | |
Metody komunikacji | RS-485 | |
Operacja | Uruchomienie kanału poleceń | Podane przez panel, terminale sterujące, |
Port komunikacji seryjnej, może być przełączany na wiele sposobów | ||
Źródło częstotliwości | 10 rodzajów źródła częstotliwości, podane przez cyfrowe napięcie analogowe, prąd analogowy, puls, port seryjny. można przełączyć na wiele sposobów | |
Źródło częstotliwości pomocniczej | Jest dziesięć źródeł częstotliwości pomocniczych. | |
Terminal wejściowy | 5 terminali wejściowych cyfrowych, z których jeden obsługuje wejście impulsowe dużych prędkości do 100 kHz; | |
1 terminal wejściowy analogowy, obsługujący wejście napięcia 0-10V lub wejście prądu 4 ‰ 20 mA. | ||
Terminal wyjściowy | 1 cyfrowy terminal wyjściowy | |
1 terminal wyjściowy przekaźnika | ||
1 terminale wyjściowe analogowe: obsługujące wyjście prądu 020 mA lub wyjście napięcia 010 V | ||
Wyświetlacz i panel obsługi | Wyświetlacz LED | Pokazuje parametry. |
Zamknięcie kluczami i | Można zablokować klucze częściowo lub całkowicie i zdefiniować | |
wybór funkcji | funkcji niektórych klawiszy, aby zapobiec nieprawidłowemu działaniu. | |
Tryb ochrony | wykrywanie zwarcia silnika przy uruchomieniu, ochrona przed utratą fazy wejściowej wyjściowej, ochrona przed prądem, ochrona przed nad napięciem, ochrona przed napięciem, ochrona przed przegrzaniem i ochrona przed przeciążeniem. | |
Środowisko | Lokalizacja instalacji | W pomieszczeniach pomieszczonych unikaj bezpośredniego światła słonecznego, pyłu, gazów żrących, gazu palnego, mgły olejowej, pary, kropli lub soli. |
Wysokość | niższe niż 1000 m ((Poniższe stopnie w przypadku stosowania wyższych niż 1000 m) | |
Temperatura otoczenia | -10°C ∼40°C (Ograniczenie, jeśli temperatura otoczenia wynosi od 40°C do 50°C) | |
wilgotność | Mniej niż 95% RH, bez kondensacji | |
Wibracje | Mniej niż 5,9 m/s2(0, 6 g) | |
Temperatura przechowywania | -20°C~+60°C |
Wprowadzenie do ZONCN T200 Inwerter
Model inwertera | Napięcie wejściowe | Moc wyjściowa znamionowa (KW) | Prąd wejściowy znamionowy ((A) | Prąd wyjściowy nominalny (A) | Moc silnika (KW) |
T200-0R4G-2 | 1PH AC 220V+/-15% | 0.4 | 5.4 | 2.1 | 0.4 |
T200-0R75G-2 | 0.75 | 7.2 | 3.8 | 0.75 | |
T200-1R5G-2 | 1.5 | 10 | 7.2 | 1.5 | |
T200-2R2G-2 | 2.2 | 16 | 9 | 2.2 | |
T200-3R7G-2 | 3.7 | 23 | 13 | 3.7 | |
T200-0R4G-4 | 3PH AC 380V+/-15% | 0.4 | 3.4 | 1.5 | 0.4 |
T200-0R75G-4 | 0.75 | 3.8 | 2.1 | 0.75 | |
T200-1R5G-4 | 1.5 | 5 | 3.8 | 1.5 | |
T200-2R2G-4 | 2.2 | 5.8 | 5.1 | 2.2 | |
T200-3R0G-4 | 3 | 8.5 | 7.2 | 3 | |
T200-3R7G/5R5P-4 | 3.7/5.5 | Wspaniałe dzieło, 15/10 | 9/13 | 3.7/5.5 | |
T200-5R5G/7R5P-4 | 5.5/7.5 | 15/20 | 13/17 | 5.5/7.5 | |
T200-7R5G/11P-4 | 7.5/11 | 20.0/26.0 | 17/25 | 7.5/11 | |
T200-11G/15P-4 | Wspaniałe dzieło, 15/11 | 26/35 | 25/32 | Wspaniałe dzieło, 15/11 | |
T200-15G/18.5P-4 | 15/18.5 | 35/38 | 32/37 | 15/18.5 | |
T200-18.5G/22P-4 | 18.5/22 | 38/46 | 37/45 | 18.5/22 | |
T200-22G/30P-4 | 22/30 | 46/62 | 45/60 | 22/30 | |
T200-30G/37P-4 | 30/37 | 62/76 | 60/75 | 30/37 | |
T200-37G/45P-4 | 37/45 | 76/92 | 75/90 | 37/45 | |
T200-45G/55P-4 | 45/55 | 92/113 | 90/110 | 45/55 | |
T200-55G/75P-4 | 55/75 | 113/157 | 110/152 | 55/75 |
Q1, Czy jesteś producentem lub firmą handlową?
A. Jesteśmy profesjonalną fabryką Inwerterów VFD od 2005 r., która koncentruje się na produkcji Inwerterów od 19 lat.
P2: Czy ten inwerter z serii T200 obsługuje NPN i PNP?
A. Tak.
Q3, czy te Inwertery z serii T200 są wykonane z IGBT?
Tak, możemy produkować od 0,4 kW do 55 kW, wszystkie wykonane z IGBT.
Czy zapewniacie wsparcie techniczne?
A. Oczywiście, możesz swobodnie korzystać z tego Inwertera serii T200, jeśli masz jakiekolwiek pytania, pls niech mi pan powie.
