Nazwa produktu: | Falownik VFD | Rodzaj: | Falownik o zmiennej częstotliwości |
---|---|---|---|
Marka: | ZONCN | Poziom ochrony: | IP65 |
Filtr EMC: | mieć | Wpływ: | 1 faza 220 V; 380 V 3 fazy |
Władza: | 2,2 kW/3 KM | Tryb chłodzenia: | Radiator |
Podkreślić: | Ip54 Ochrona napędów zmiennej częstotliwości,Napędy o zmiennej częstotliwości 160 kW,Układy napędowe o zmiennej częstotliwości IP65 |

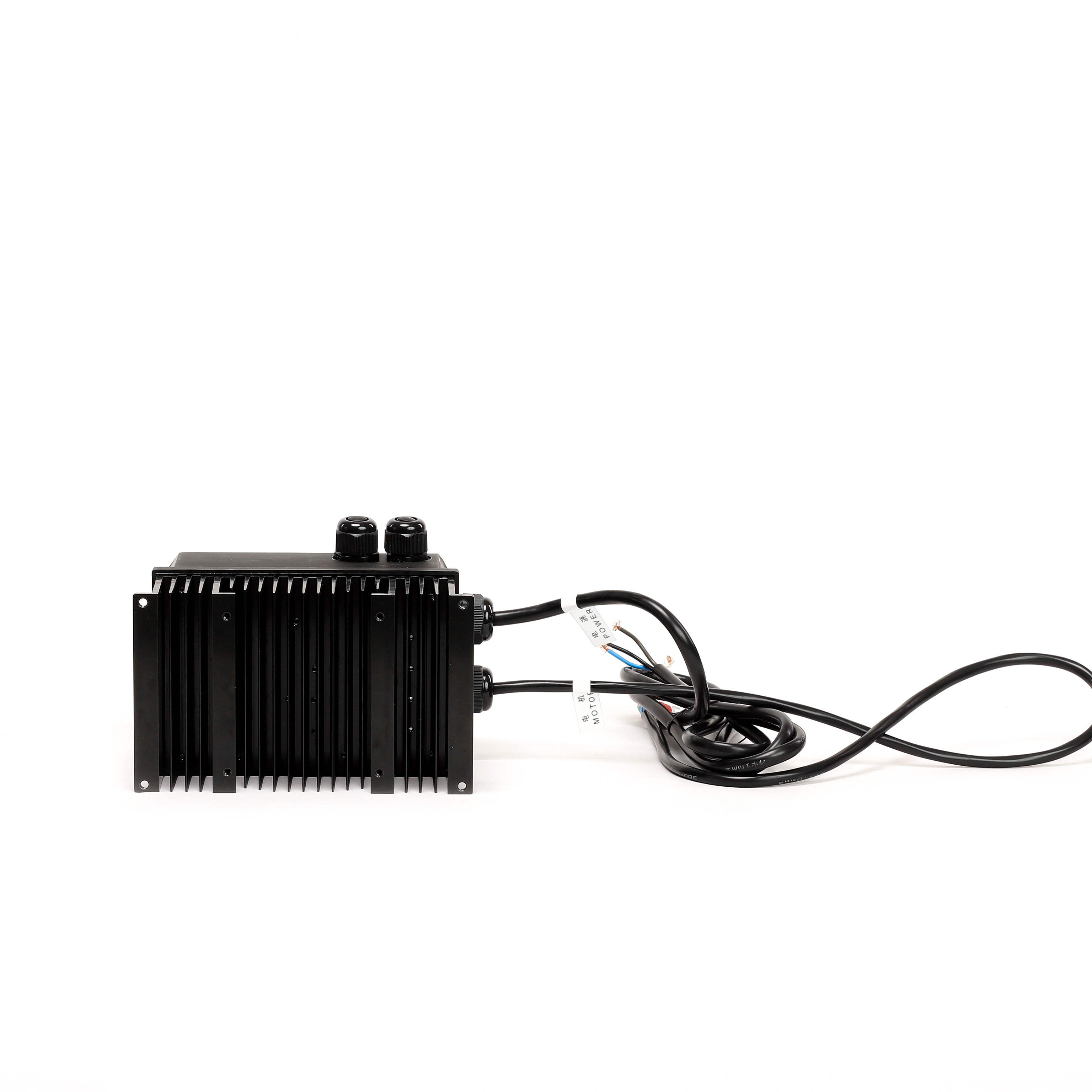

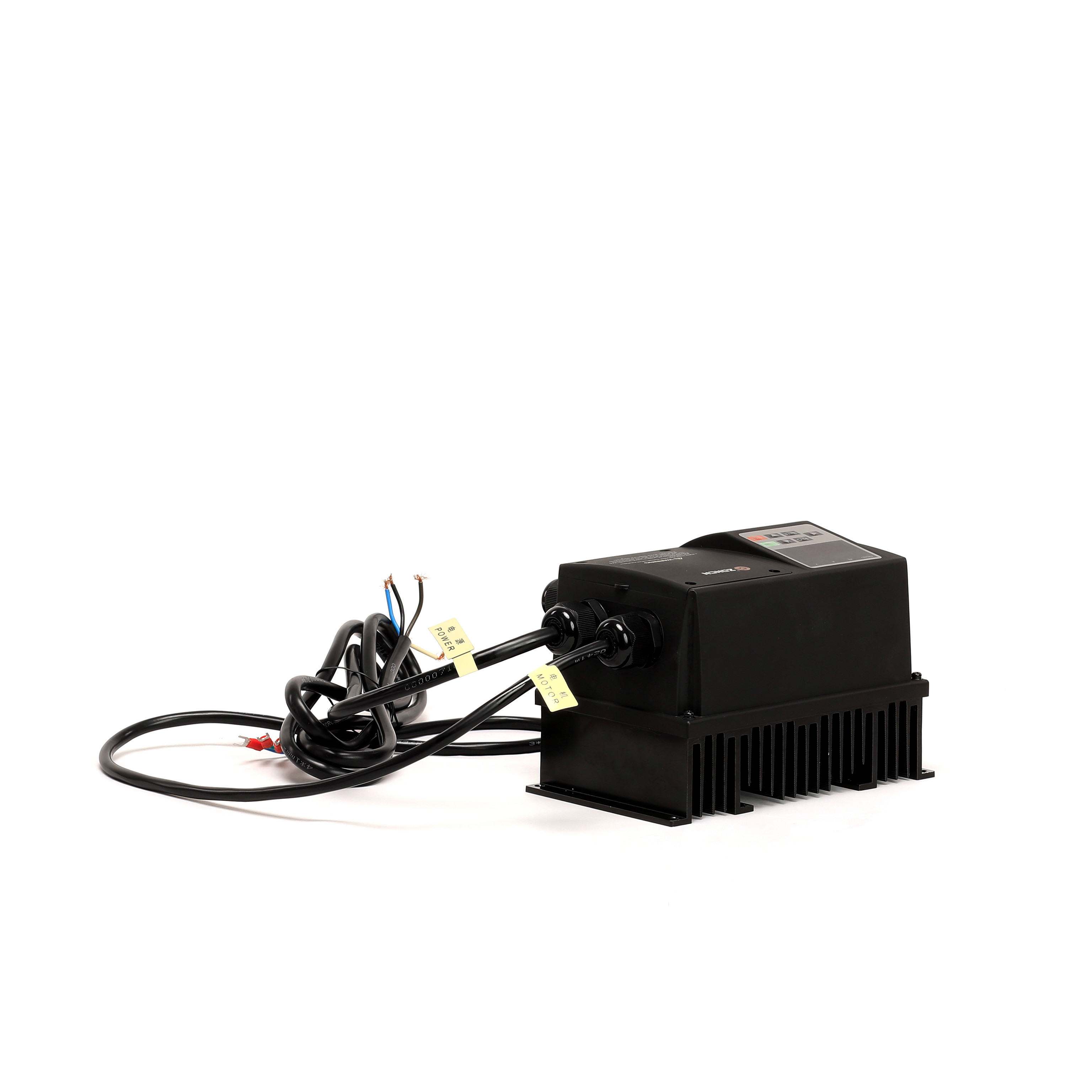

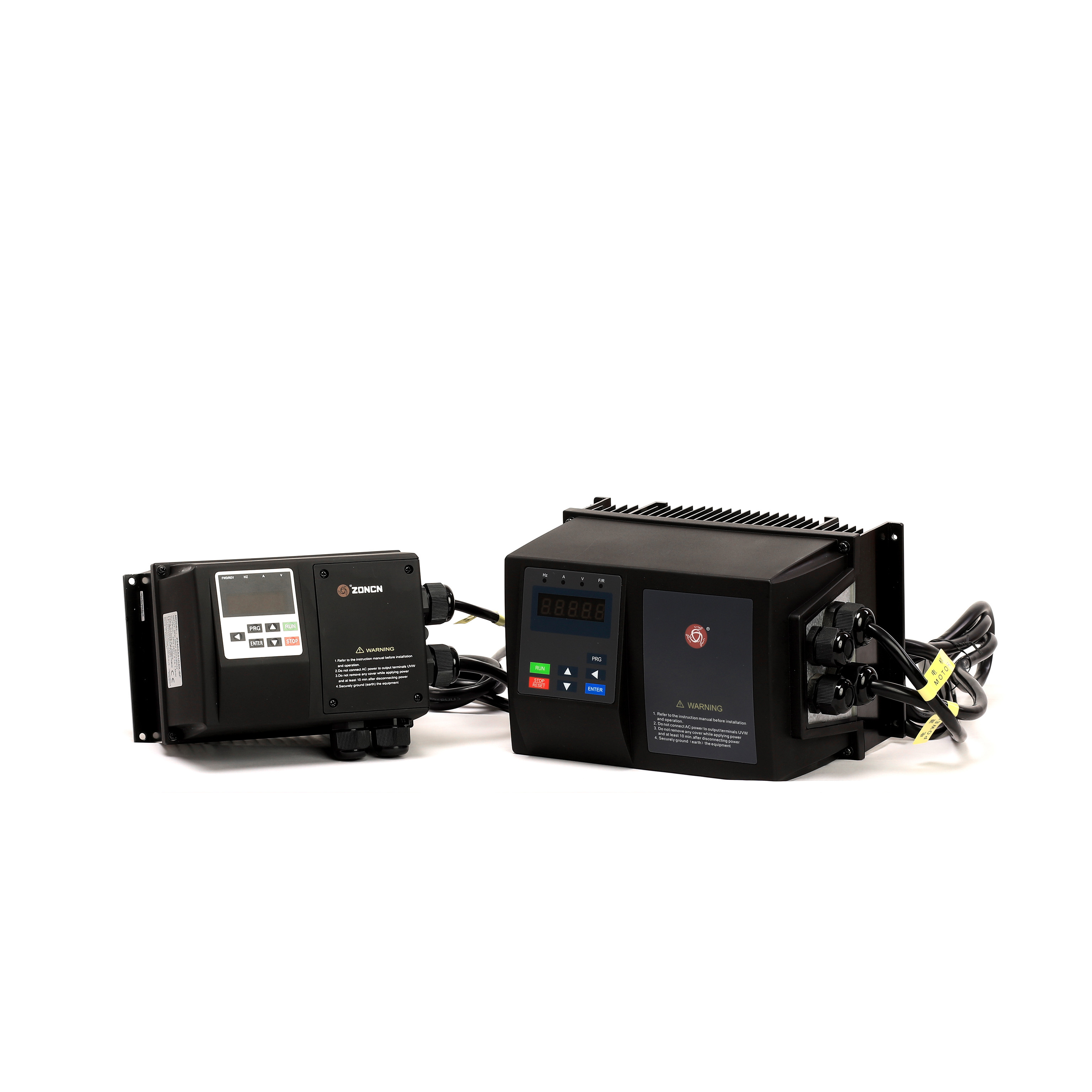

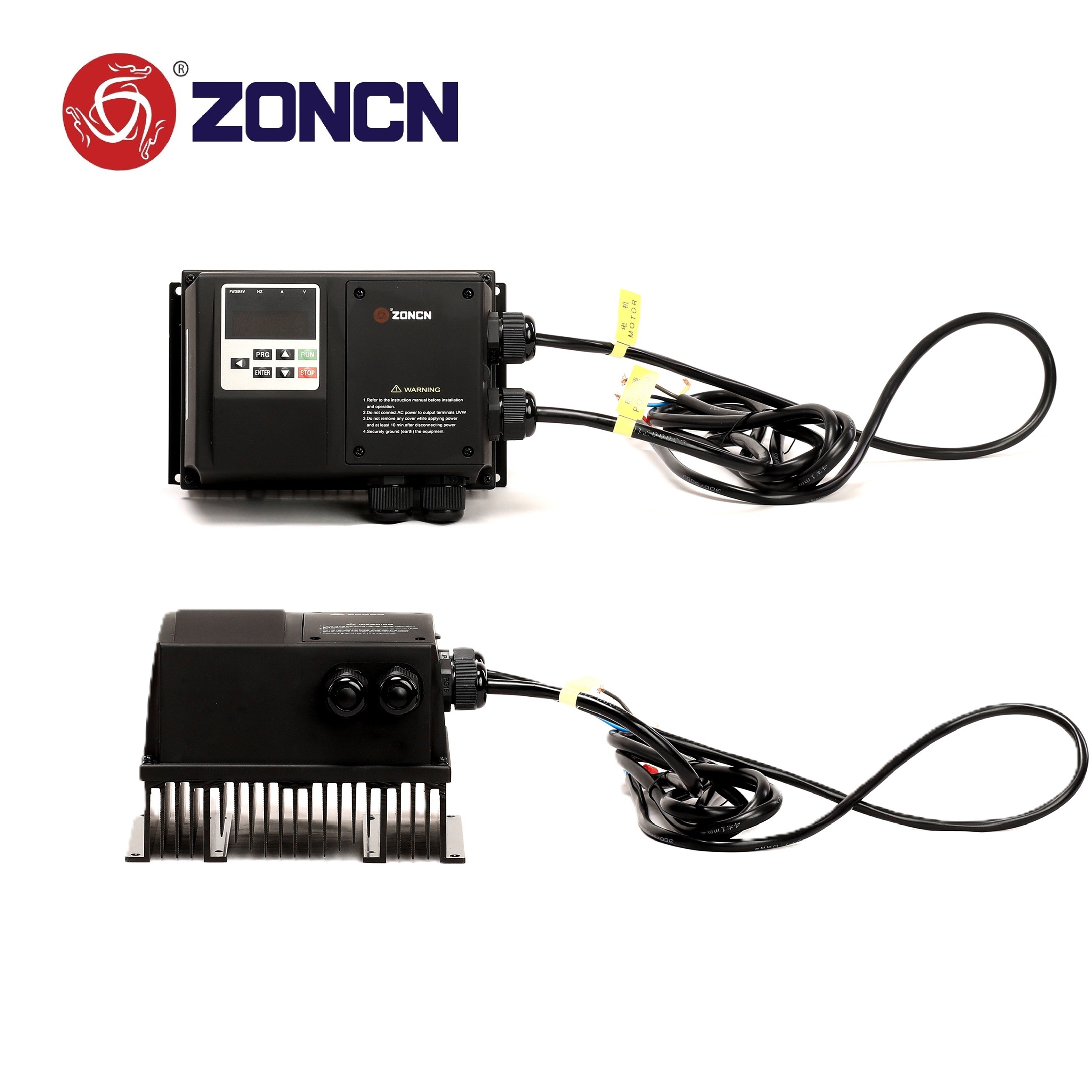

ZONCN Wysokiej Ochrony IP65 Inwerter VFD 220v 380v Do pompy 1hp 2hp 3hp napędów silników
1. napięcie: 110v/220v wejście jednofazowe, 380v wejście trójfazowe
2Zakres mocy: od 0,75 kW do 160 kW
3Zarówno sterowanie V/F, jak i sterowanie wektorem jest dostępne
4Poziom ochrony: IP65/IP54
5Można go zamontować bezpośrednio na silniku.
6. Dostępne jest analogiczne wejście napięcia (0-10V) i analogiczne wejście prądu (4-20mA)
7. Komunikacja modbus RS485
8Funkcja: brak zatrzymania wody, czas, przeciwzmrożenie, alarm zaopatrzenia w wodę itp.
9Wbudowany filtr EMC i sterowanie PID
10Można go stosować w warunkach wysokiego zanieczyszczenia, złych warunków środowiskowych, np. brudnych, wilgotnych itp.
11. OEM/ODM zawsze mile widziane
Pozycja | Inwerter z serii Z5000 | |
Standardowe funkcje | Tryb sterowania | Bezprzewodowe sterowanie wektorem strumienia (SFVC) |
Wymagania dotyczące kontroli napięcia/częstotliwości (V/F) | ||
Maksymalna częstotliwość | Układ sterujący wektorem: 0 ∼ 320 Hz | |
Kontrolka V/F: 0°3200Hz | ||
Częstotliwość nośnika | 1 kHz16 kHz | |
Częstotliwość nośnika może być automatycznie regulowana w zależności od cech obciążenia. | ||
Rozdzielczość częstotliwości wejściowej | Ustawienie cyfrowe: 0,01 Hz | |
Ustawienie analogowe: maksymalna częstotliwość x 0,025% | ||
Moment uruchomienia | typ G: 0,5 Hz/150% (SFVC); | |
Typ P: 0,5 Hz/100% | ||
Zakres prędkości | 1Środki finansowe | |
Dokładność stabilności prędkości | ± 0,5% (SFVC) | |
Pojemność przeciążenia | Typ G: 60s dla 150% prądu znamionowego, 3s dla 180% prądu znamionowego. | |
Typ P: 60s dla 120% prądu znamionowego, 3s dla 150% prądu znamionowego | ||
Zwiększenie momentu obrotowego | Stały wzrost | |
Zastosowany wzrost 0,1% 30,0% | ||
Krzywa V/F | Krzywa V/F w linii prostej | |
Wielopunktowa krzywa V/F | ||
Krzywa V/F mocy N (1,2-moc, 1,4-moc, 1,6-moc, 1,8-moc, kwadrat) | ||
Separacja V/F | Dwa rodzaje: całkowite oddzielenie; półoddzielenie | |
Tryb rampy | Rampa w linii prostej | |
Rampa o krzywej S | ||
Cztery grupy czasu przyspieszenia/spadku z zakresem 0,0 ̇ 6500,0 s | ||
hamulce prądu stałego | częstotliwość hamowania prądu stałego: 0,00 Hz do maksymalnej częstotliwości; czas hamowania: 0,0-36,0 s; | |
Wartość prądu działania hamulcowego: 0,0%100,0% | ||
Kontrola JOG | Zakres częstotliwości JOG: 0,00 ̇ 50,00 Hz | |
Czas przyspieszenia/spadku JOG: 0,065 s | ||
Na pokładzie Wielokrotnie ustawione prędkości | Wykonuje do 16 prędkości za pośrednictwem prostej funkcji PLC lub poprzez wejście do stanów końcowych | |
Wskaźnik PID pokładowy | Z łatwością realizuje system sterowania zamkniętym pętlem sterowanym procesem. | |
Auto napięcie | Może utrzymywać stałe napięcie wyjściowe automatycznie, gdy zmienia się napięcie sieci. | |
regulacja (AVR) | ||
Nad napięciem/ | Prąd i napięcie są automatycznie ograniczane podczas procesu pracy, aby uniknąć częstego wybijania z powodu nad napięcia/nad napięciem. | |
Zatrzymanie prądu | ||
kontrolę | ||
Ograniczenie momentu obrotowego i regulacja momentu obrotowego | Może automatycznie ograniczać moment obrotowy i zapobiegać częstym wybijaniom prądu w trakcie pracy. | |
Natychmiastowe zatrzymanie się nie zatrzymuje | Energia sprzężenia zwrotnego obciążenia kompensuje obniżenie napięcia, dzięki czemu napęd AC może kontynuować pracę przez krótki czas. | |
Granica prądu szybkiego | Pomaga uniknąć częstych awarii napędu AC. | |
Wysoka wydajność | Sterowanie silnikiem asynchronicznym realizowane jest za pomocą technologii sterowania wektorem prądu o wysokiej wydajności. | |
Kontrola czasu | Okres czasowy: 0.0 ≈ 6500,0 minuty | |
Metody komunikacji | RS485 | |
Uruchomienie kanału poleceń | Podane przez panel, terminale sterujące, | |
Port komunikacji seryjnej, może być przełączany na wiele sposobów | ||
Źródło częstotliwości | 10 rodzajów źródła częstotliwości, podanych przez | |
cyfrowe napięcie analogowe, prąd analogowy, puls, port seryjny. można przełączać na wiele sposobów | ||
Źródło częstotliwości pomocniczej | 10 rodzajów źródeł częstotliwości, podanych przez cyfrowe napięcie analogowe, prąd analogowy, impuls, port seryjny. | |
Wpływy i wyjścia | Terminal wejściowy | 6 terminali wejściowych cyfrowych, z których jeden obsługuje wejście impulsowe o dużej prędkości do 100 kHz. |
2 terminale wejściowe analogowe, z których jeden obsługuje tylko wejście napięcia 0-10 V, a drugi obsługuje wejście napięcia 0-10 V i wejście prądu 4-20 mA. | ||
Terminal wyjściowy | 1 cyfrowy terminal wyjściowy | |
1 terminal wyjściowy przekaźnika (RA.RB.RC) | ||
1 terminale wyjściowe analogowe: obsługujące wyjście prądu 020 mA lub wyjście napięcia 010 V | ||
Źródło częstotliwości | Ustawienie cyfrowe, analogiczne ustawienie napięcia, analogiczne ustawienie prądu, ustawienie impulsu i ustawienie seryjnego portu łączności. | |
Wyświetlacz LED | Pokazuje parametry. | |
Zamknięcie klucza i wybór funkcji | Można zablokować klucze częściowo lub całkowicie i określić zakres funkcji niektórych kluczy, aby zapobiec awarii. | |
Tryb ochrony | wykrywanie zwarcia silnika przy uruchomieniu, ochrona przed utratą fazy wyjściowej, ochrona przed prądem, ochrona przed nad napięciem, ochrona przed napięciem, ochrona przed przegrzaniem i ochrona przed przeciążeniem. |
Model VFD | Napięcie wejściowe | Władza wyjściowa znamionowa (KW) | Narysowany prąd wejściowy (A) | Narysowany prąd wyjściowy (A) | Moc silnika (kW) |
Z5200A00D7K-BF | 1PH AC220V ±15% | 0.75 | 7.2 | 5 | 0.75 |
Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 | |
Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 | |
Z5400A0D75K-BF | 3PH AC380V ±15% | 0.75 | 3.8 | 2.5 | 0.75 |
Z5400A1D5K-BF | 1.5 | 5 | 3.7 | 1.5 | |
Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 | |
Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 | |
Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 | |
Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 | |
Z5400A0011K-BF | 11 | 26 | 25 | 11 | |
Z5400A0015K-BF | 15 | 35 | 32 | 15 | |
Z5400A0018K-BF | 18.5 | 38 | 37 | 18.5 | |
Z5400A0022K-BF | 22 | 46 | 45 | 22 | |
Z5400A0030K-BF | 30 | 62 | 60 | 30 | |
Z5400A0037K-BF | 37 | 76 | 75 | 37 | |
- Nie. | - Nie. | - Nie. | - Nie. | - Nie. | |
Z5400A00160K-BF | 160 | 160 |
Zastosowanie inwerterów
Częste pytania
1Co oznaczają Z5200 i Z5400?
A. Z5200 oznacza Z5000 serii 220V jednopasowy inwerter wejściowy, Z5400 oznacza Z5000 serii 400V trzyfazowy inwerter wejściowy
2Czy ten inwerter z serii OF ma analogowe końcówki wejściowe?
A. Tak, końcówki FIC mogą być używane do wyboru analogicznego wejścia napięcia ((0-10v) i analogicznego wejścia prądu (4-20mA) za pośrednictwem przełącznika SW1.
3Ta seria inwerterów jest odporna na kurz i wodę?
A. Tak, falownik Z5000 jest falownikiem o wysokiej ochronie, może być stosowany w złym środowisku, np. wilgotnym, brudnym itp.
4- Ile jest czasu gwarancji na ten inwerter?
A. 18 miesięcy
5Mogę kupić jedną jednostkę, żeby ją przetestować?
Nie ma problemu, MOQ to jedna jednostka.
